介绍

整流系统设计为电解制氢提供直流电能，输出直流参数为3800A/282V。整流系统由一台变压器（变压器不在本手册描述范围内），一台12脉可控硅整流柜和一个控制柜组成，具有功率因数高、谐波电流小的特点。

整流柜内采用12脉双反星同相逆并连拓扑电路，主要器件包括晶闸管、熔断器、平衡电抗器、电流传感器、自冷/水冷铜排、冷却水管及熔断器和温度开关状态检测模块等。

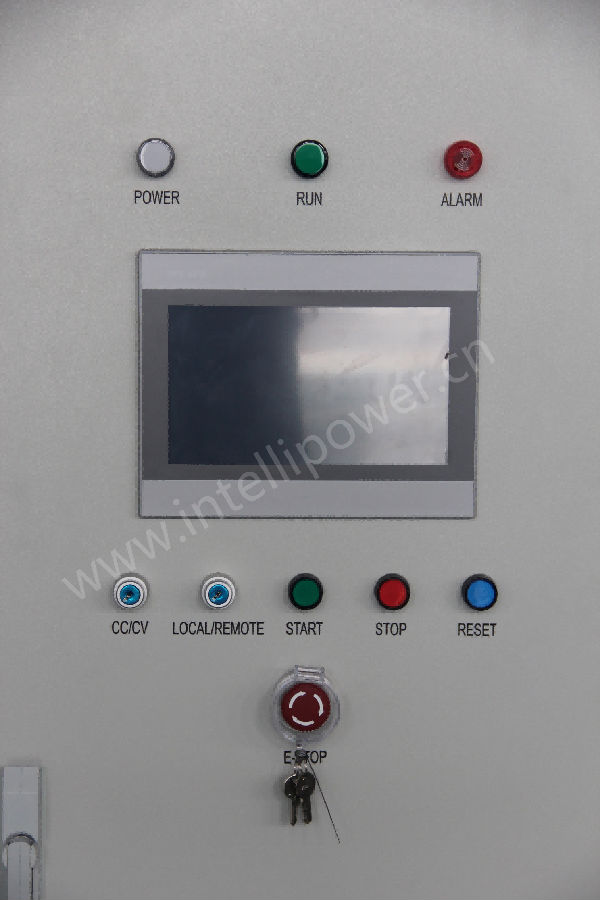

控制柜采用触摸屏、指示灯、按钮等完成人机交互功能，并通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。

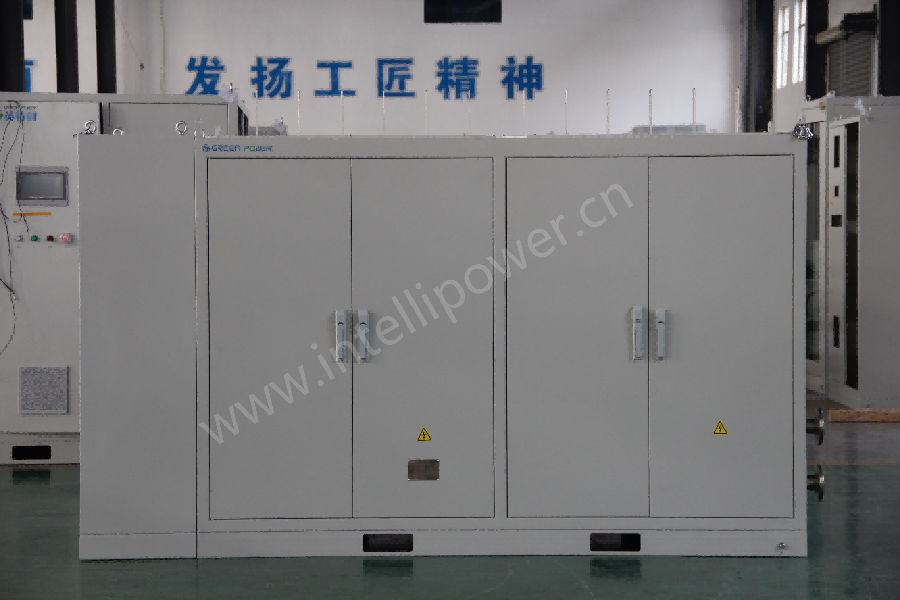

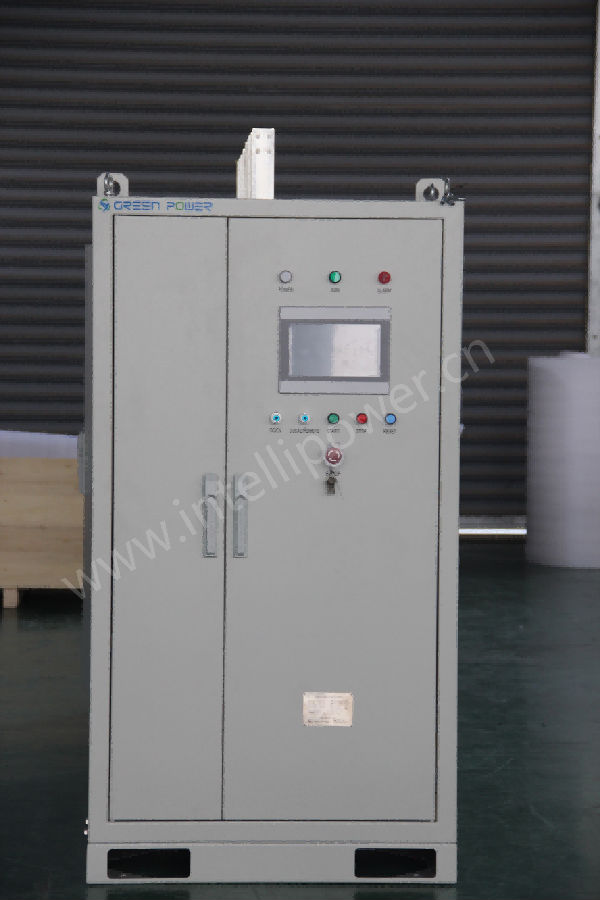

  控制柜                                                            整流柜

整流柜电气参数

整流柜机械参数

控制柜电气参数

控制柜机械参数

整流装置细节展示

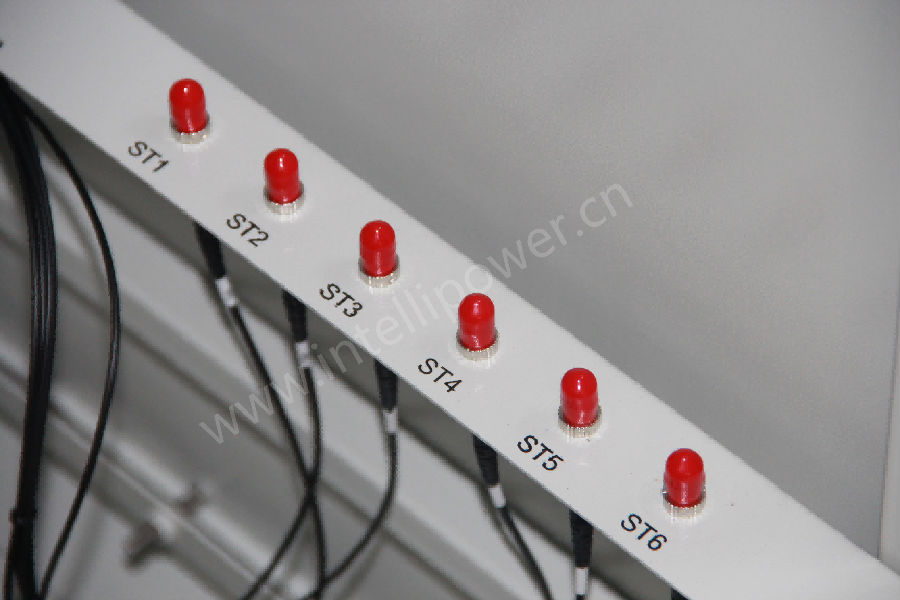

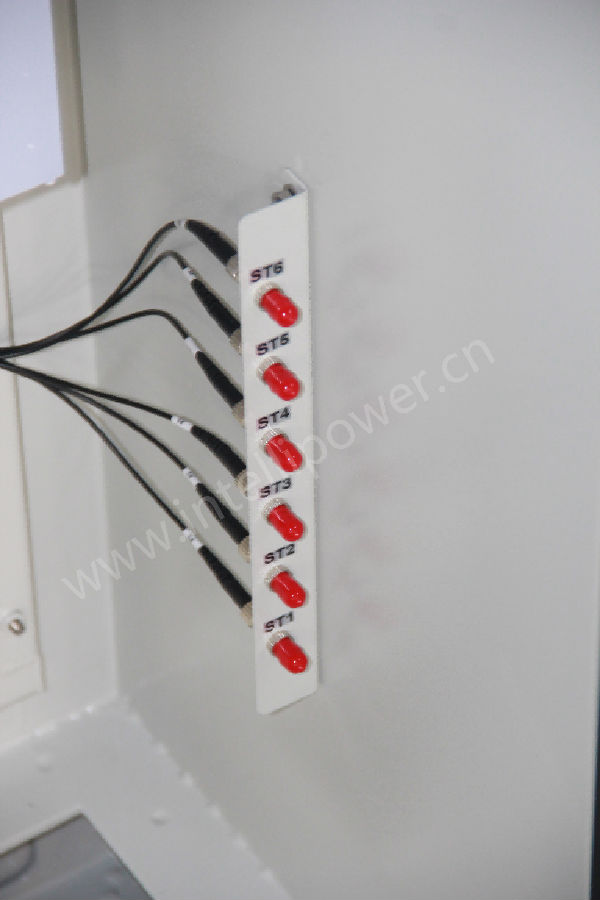

光纤连接

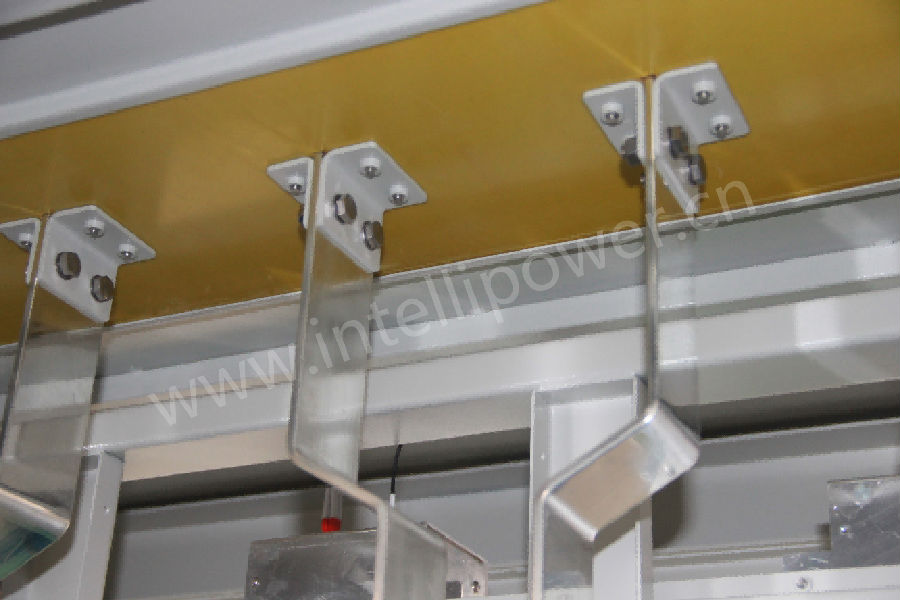

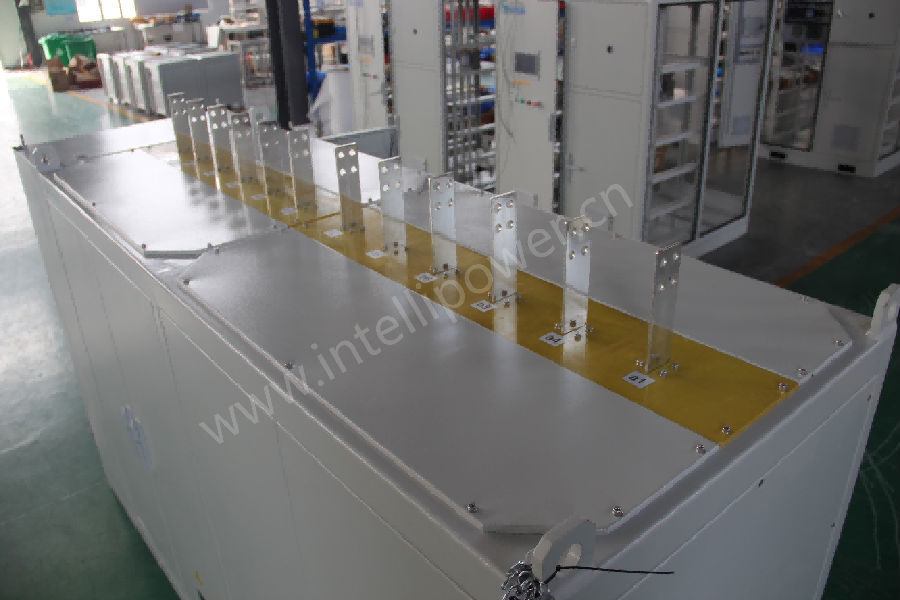

输出铜排+控制面板

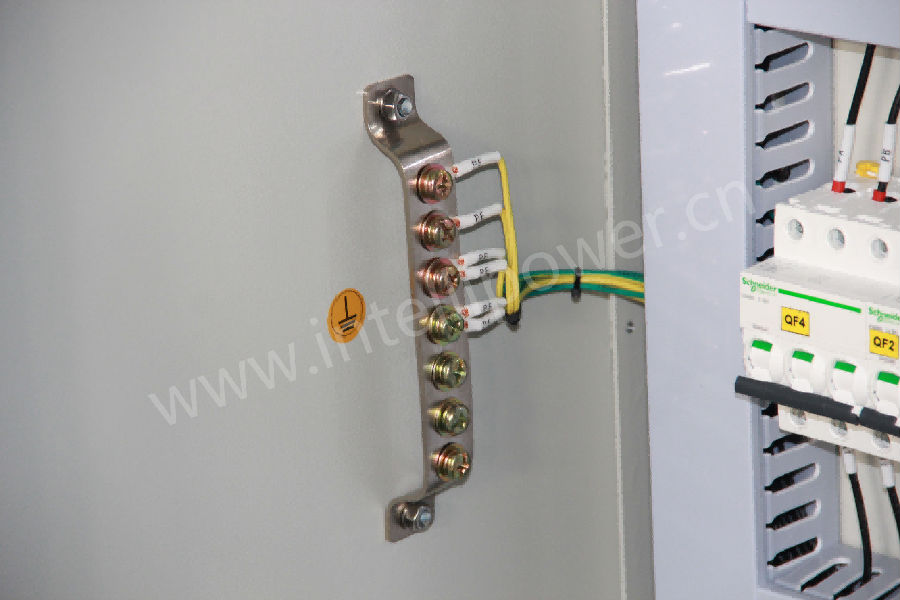

接地螺丝

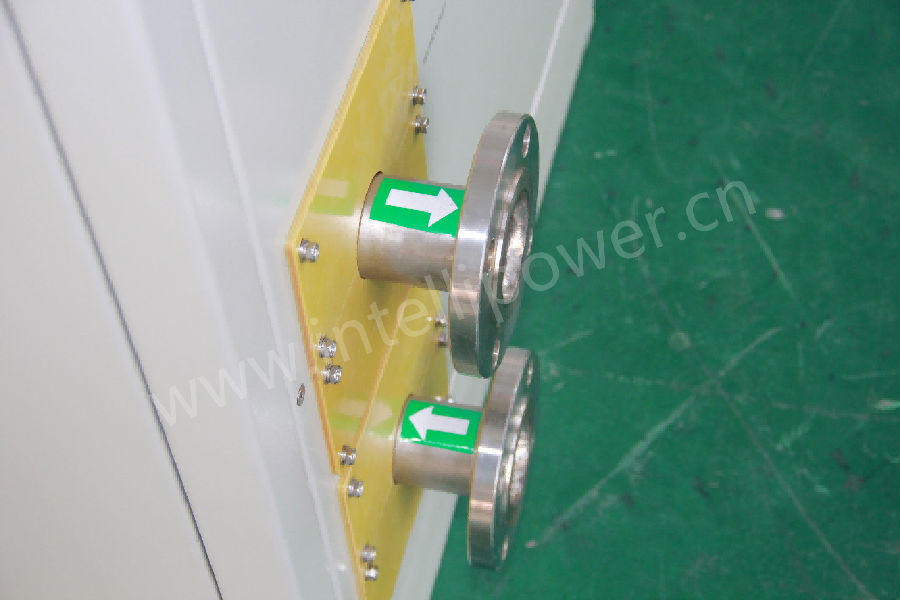

进出水管

水质要求,整流柜采用纯水冷却方式，循环冷却水应采用去离子循环水作为热转移媒质，其水质须满足以下要求，以保证整流器的长期稳定运行。

酸度(PH值)：6~8；硬度(以碳酸钙计)：低于0.03mg/L；电导率：≤5mS/m；水流量：≥8吨/小时。

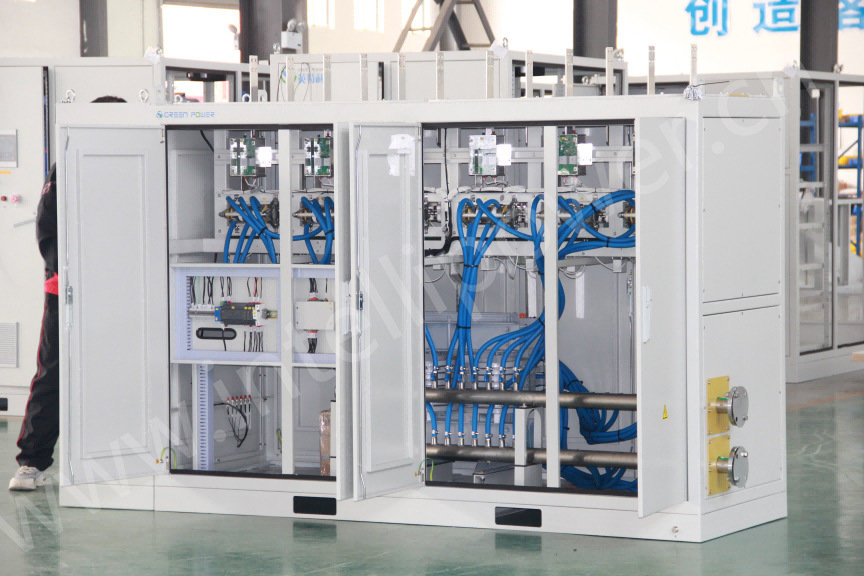

3800A282V整流柜内部

光伏，电解水，碱水制氢解决方案

电解水制氢整流柜（之一）设备工作现场（1000Nm³/h产氢量）
